Vývěvy s kolujícím pístem Kinney

KONTAKT

VAKUUM BOHEMIA s.r.o.
Lidická kolonie 47
586 01 Jihlava

Tel: +420 567 322 487
Tel. servis technici: +420 567 330 556
Tel. pohotovost: +420 602 806 203

E-mail: info@vakuum-bohemia.cz

VAKUUM BOHEMIA je autorizovaní zástupci značky Kinney-Tuthill pro Českou republiku a Slovensko.

Vývěvy s kolujícím pístem jsou robustní odolné vůči nečistotám a ideální pro náročné a špinavé aplikace. Vývěvy se chladí vodou  a mají možnost sekundárního výměníku. Vývěvy s kolujícím pístem mají vysokou čerpací rychlost i při hlubokém vakuu. Některé dříve vyrobené pístové vývěvy fungují již 70 let. Hlavní použití je v těžkém a chemickém průmyslu.

Pro dosažení hlubšího vakua, nebo pro zvýšení čerpací rychlosti, se používají předřazené posilovací Rootsovy vývěvy.

Princip fungování vývěv s kolujícím pístem

Všechny typy vývěv s kolujícím pístem Kinney používají tři propojené písty, které jsou z principu dynamicky vyvážené. Vývěva je spolehlivá a používá se i ve znečištěném prostředí. Místo mezi pístem a válcem těsní olej a na výstupu je odlučovač olejové mlhy. Vývěvy běží v nízkých otáčkách, a proto mají ložiska velice dlouhou životnost. Hřídel je utěsněna mechanickou ucpávkou.

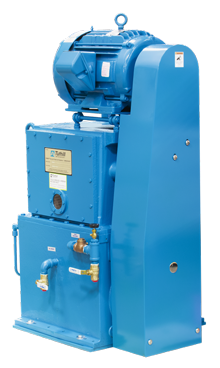

Jednostupňové pístové vývěvy vertikální orientace



Dvoustupňové pístové vývěvy vertikální orientace



Jednostupňové pístové vývěvy horizontální orientace


Jednostupňové pístové vývěvy vertikální orientace   Dvoustupňové pístové vývěvy vertikální orientace   Jednostupňové pístové vývěvy horizontální orientace


Jednostupňové vývěvy s obíhajícím pístem jsou velmi robustní vývěvy schopné čerpat i znečištěné média.



Dvoustupňové vývěvy s obíhajícím pístem jsou velmi robustní vývěvy vhodné na práci při tlaku pod 0,1 mbar.



Jednostupňové vývěvy s obíhajícím pístem v horizontální orientaci jsou kompaktní verzí ověřených jednostupňových pístových vývěv.

Parametry vývěv s kolujícím pístem:

  • Čerpací rychlost: od 36 m3/h do 1350 m3/h
  • Výkon motoru: od 1,1 kW do 30 kW
  • Max. vakuum: 0.00026 mbar nebo 0,013 mbar(abs)
  • Pomaloběžné vývěvy


Výhody vývěv s kolujícím pístem:

  • vysoce robustní
  • odolné vůči nečistotám
  • vysoká čerpací rychlost při nízkém tlaku
  • dlouhá životnost

Vybírat můžete z těchto řad pístových vývěv:

Řada vývěv KT

Vývěvy KT jsou olejové rotační pístové olejové vývěvy s čerpací rychlostí od 255 do 1322 m3/h, které dosahují vakua až 0,013 mbar. Konstrukce vývěvy je vertikální.

ModelČerpací rychlost
[m3/h]
Max. vakuum
[mbar]
Příkon
[kW]
Poznámka
KT-150C2550,0136
KT-300D5100,01311
KT-500D8500,01322
KT-850D13220,01330

Řada vývěv KT-LP

Vývěvy KT-LP jsou vývěvy obdobné jako vývěvy KT s tím rozdílem, že mají integrovaný odlučovač olejové mlhy. Konstrukce vývěvy je horizontální.

ModelČerpací rychlost
[m3/h]
Max. vakuum
[mbar]
Příkon
[kW]
Poznámka
KT-170 LP1600,0133,7
KT-275 LP2750,0137,5
KT-505 LP5050,01311
KT-840 FVP8400,01322
KT-1350 FVP13500,01330

Řada vývěv KTC

Vývěvy KTC jsou dvoustupňové olejové rotační vývěvy s kolujícím pístem. Vývěvy jsou ideální tam, kde je potřeba čerpací rychlost v oblasti jemného vakua. Vývěvy dosahují tlaku až 0,00026 mbar.

ModelČerpací rychlost
[m3/h]
Max. vakuum
[mbar]
Příkon
[kW]
Poznámka
KTC-21360,000261,1
KTC-601020,000262,2
KTC-1121820,000265,6

Řada vývěv KD

Vývěvy KD, nebo vývěvy KDH jsou jednostupňové olejové rotační vývěvy s kolujícím pístem. Jedná se o menší vývěvy než vývěvy KT. Jejich čerpací rychlost se pohybuje od 56 do 280 m3/h. Vývěva má duplexní píst. Vývěvy KD dosahují vakua až 0,013 mbar.

ModelČerpací rychlost
[m3/h]
Max. vakuum
[mbar]
Příkon
[kW]
Otáčky
[ot. / min]
Poznámka
KD-30560,0131,11571
KD-50880,0131,5900
KD-1302270,0133,7546
KD-1502800,0135,6684

Služby VAKUUM BOHEMIA s.r.o.:

Servis vakuové techniky:

Využití vývěv s kolujícím pístem v praxi:

  • Ve slévárenství mají pístové vývěvy své místo při odsávání vzduchu a těkavých plynů u vakuového lití dílů ze speciálních slitin. Materiály jsou potom vysoce homogenní a soudržné. Při výrobě oceli v metalurgii najdou uplatnění také v procesech vakuové tavenísvařovánípájení a žíhání.
  • chemickém průmyslu se vývěvy s kolujícím pístem uplatňují při procesech vakuového odplyňovánídeaeracečištěnídestilace, syntetizacevakuové odpařování, vakuové sušeníkoncentracedeodorizace a filtrace. Slouží zde jako zdroje vakua, podtlaku i přetlaku.
  • automobilovém průmyslu se tyto vývěvy používají v průmyslových strojích pro dýhování, dekorativní a ochranné nátěry, vakuové plnění chladicích a hydraulických systémůvýrobu lampvakuové upínání a zvedánízkoušení karburátorůsušení baterií a testování netěsností.
  • petrochemickém průmyslu najdou tyto vývěvy využití v zařízeních pro vakuovou destilaci a rafinacievakuaci ropných vrtů a při filtraci ropy při zatopení ropných polí.
  • Vývěvy se taktéž upotřebí v nejnáročnějším prostředí jaderných elektráren a jaderného výzkumu při vakuaci jaderných reaktorůurychlovačů, cyklotronů a bublinkových komor.
  • elektrotechnickém průmyslu je potřeba technického vakua pro vakuové napařovánínaprašování kovůelektrolytické pokovování a povlakování. Zdrojem podtlaku jsou vývěvy s kolujícím pístem, které dosahují hlubokého vakua v jednom stupni.
  • Vakuové pájení je technika aplikovaná při výrobě elektronických součástek, jako jsou žárovky, fluorescenční a neonové trubice, tranzistory a jiné polovodičové zařízení. Pájení probíhá při teplotách přes 400°C ve vakuové peci.
  • Vakuové odplynovače lze nasadit v teplárnách při úpravě vody cirkulující v soustavách dálkového vytápění. Cirkulující voda by zde neměla obsahovat kyslík, protože to zvyšuje riziko koroze systému. Vývěvy vytváří potřebné vakuum, aby doplňovací voda vřela.
  • potravinářských provozech jsou pístové vývěvy důležité při vakuovém plnění lahvíodvzdušňování nápojůsušení kávy, ovoce, zeleniny a jiných potravinářských výrobků.
  • Výrobci chladících strojů a průmyslových klimatizací tyto vysokotlaké vývěvy používají pro údržbu chladicích zařízenísušení ve vakuuodplynění a detekci netěsností.
  • Pomocí pístových vývěv je manipulováno s odpadními tekutinami, které vznikají při výrobě uhlíkových brzdových obložení používaných komerčními a vojenskými letadly.
  • Při výrobě léčiv ve farmaceutickém průmyslu se pístové vývěvy využívají ve strojích pro sušení mrazemdestilaci filtraci biologických látek, léčiv, vitamínů a krevní plazmy.
  • zemědělství mají vývěvy důležitou funkci ve zdrojovém chlazenísušení obilovinfumigacisušení tabáku, nebo sběru javorového sirupu. Pístové vývěvy se nasazují v náročnějších provozech, kde olejové rotační vývěvy trpí.
